TLS Soluciones de Calidad para Ensayos de Cartón - Embalajes Papel Y Pasta

Máquinas Ensayos de Compresión - Equipos Pruebas de Compresión

Nuestros equipos de pruebas compresómetros MiniVal™, Validator™, Validator™Plus y serie VAL™, han llegado a ser indispensables en la industria para determinar la máxima resistencia a la compresión (BCT) y la resistencia al apilamiento de cajas individual, contenedores de gran volumen y pallets durante un largo periodo de tiempo (Stacking).

Medidor de resistencia a la compresión en corto SCT de muestras de papel y cartón de acuerdo a las normas internacionales. De acuerdo a normas: ISO 9895 - TAPPI T826 - DIN 54518 - SCAN P46 - UNE 57142 - BS 7325

• Características Estándar:
• Pantalla Digital Táctily
• LYNX Compatible
• Interface RS-232
• Fuerza apriete mordazas 2300 ± 500 N
• Compatible c/Sistema Gestión Integral LYNX Plus et LYNX Pro

Diseñado para realizar ensayos de resistencia a la compresión en envases y embalajes de acuerdo a especificaciones de las normas internacionales.

• Características Estándar:
• Equipo robusto y preciso
• Capacidad 10 kN
• Platos de 500 x 500 mm
• Separación entre platos: 500 mm
• 3 Celulas de Carga de precisión
• Plato superior fijo y paralelo (TAPPI)
• Lectura de carga en N - Kg & Lb
• Lectura de deformación en mm y inches
• Retorno automático a posición inicial de ensayo
• Interface RS-232
• Control en Lazo cerrado desde el PC
• Se suministra con:All-in-One PC monitor de 22" Táctil
• Software de ensayos LYNX Pack
• Compatible totas las versiones del Sistema de Gestión de Ensayos LYNX

Diseñado para realizar ensayos de resistencia a la compresión en envases y embalajes de acuerdo a specificaciones de las normas internacionales.

• Características Estándar:
• Equipo robusto y preciso
• Fuerza Maxima: 25 kN
• Platos de 800 x 800 mm
• Separacion máxima entre platos: 910 mm
• 3 Celulas de Carga de precisión
• 2 Husillos de bolas de baja fricción
• Oscilante (ISO-FEFCO) y Plato Fijo (TAPPI)
• Lectura de carga en N - Kg & Lb
• Lectura de deformación en mm y inches
• Retorno automático a posición de ensayo
• Interface RS-232
• Control en Lazo cerrado desde el PC
• Se suministra con: All-in-One PC monitor de 22" Táctil
• Software de ensayos LYNX Pack
• Compatible totas las versiones del Sistema de Gestión Integral de Ensayos LYNX

Diseñado para realizar ensayos de resistencia a la compresión en envases y embalajes de acuerdo a especificaciones de las normas internacionales.

• Características Estándar:
• Equipo robusto y preciso
• Platos de 1000 x 1000 mm
• Separacion entre platos: 1000 mm
• Capacidad 30 kN
• 3 Celulas de Carga de precisión
• 2 Husillos de bolas de baja fricción
• Oscilante (ISO-FEFCO) y Plato Fijo (TAPPI)
• Lectura de carga en N - Kg & Lb
• Lectura de deformación en mm y inches
• Retorno automático a posición inicial de ensayo
• Interface RS-232
• Control en Lazo cerrado desde el PC
• Control en Lazo cerrado desde el PC
• Compatible totas las versiones del Sistema de Gestión Integral de Ensayos LYNX
• Software de ensayos LYNX Pack
• Se suministra con:All-in-One PC monitor de 22" Táctil

Diseñados para realizar ensayos de resistencia a la compresión en envases y embalajes de acuerdo a especificaciones de las normas internacionales.
Modelos de gran capacidad entre 30 y 300 kN, y platos desde 1250 x 1250 mm hasta 2150 x 2150 mm.

• Características Estándar:
• Equipo robusto y preciso
• Platos (tamaños segun modelo)
• Separacion entre platos: (según modelo)
• Capacidad (según modelo)
• 3 ó 4 Celulas de Carga de precisión
• 2 Husillos de bolas de baja fricción
• Oscilante (ISO-FEFCO) y Plato Fijo (TAPPI)
• Lectura de carga en N - Kg & Lb
• Lectura de deformación en mm y inches
• Retorno automático a posición de ensayo
• Interface RS-232
• Control en Lazo cerrado desde el PC
• Compatible totas las versiones del Sistema de Gestión Integral de Ensayos LYNX
• Software de ensayos LYNX Pack
• Se suministra con:All-in-One PC monitor de 22" Táctil

Equipos de Ensayos - Instrumentos de Prueba de Cartón Corrugado

Nuestras maquinas de ensayos (instrumentos de prueba) de cartón corrugado representan la última dimensión en verificación de ensayos. Con una gran gama de productos para llevar a cabo numerosos ensayos, lo cual hará que aumente la eficacia y durabilidad en el material ensayado. Los equipos para ensayos de cartón ondulado permiten hacer ensayos de compresión, rigidez a la flexión en 4 puntos, perforación, estallido, compresión SCT y permeabilidad en muestras de diferentes espesores.

Podemos cumplir las necesidades del mercado mundial, con una gran gama de productos, facilidades de compra e incluso para presupuestos ajustados.

Método para determinar la resistencia de las colas en cartón corrugado mediante inmersión en agua. El WS-21 es un equipo automático de Wet Shear con una variación sobre la norma TAPPI T842. El WS-21 nos permite obtener el tiempo de despegue (segundos) de la cola en muestras de cartón corrugado sumergidas en agua y sometidas a determinada tensión constante (Wet Shear Adhesion Test).

Se aplica una fuerza de 1 o 2 kilogramos, dependiendo de la resistencia del cartón a ensayar. La prueba de Wet Shear es muy importante para todas aquellas cajas de cartón corrugado que van a ser sometidas a bajas temperaturas y altas humedades durante la cadena de suministro (cajas para frutas, congelados, alimento fresco, etc.)

• Características Estándar:
• Permite determinar la resistencia de colas en cartón corrugado
• Mide el tiempo de fallo hasta despegue, aplicando pesos determinados (1 o 2 kilogramos)
• Se sumergen en agua las muestras de cartón corrugado
• Pantalla táctil con contador electrónico
• Marcado CE

Para determinar la energía absorbida o resistencia a la perforación de cartones ondulados y compactos, en especial los empleados en la fabricación de embalajes.

De acuerdo a normas: UNE ISO 3036 - SCAN P23 - DIN 53142 - TAPPI T-803 - FEFCO 5…

• Características Estándar:
• Bastidor robusto en acero, diseñado para evitar pérdidas de energía por vibración durante el ensayo
• Modulo de lectura Touch Screen con salida de datos USB para Pen Drive
• Péndulo con brazo en arco circular de 90º
• Cabezal percutor de pirámide triangular
• 4 escalas de lectura (6-12-24-48 Julios)
• Resolucion de lectura en las 4 escalas: 0,01 J
• Mecanismo de desenganche del péndulo (con sistema de seguridad)
• Puerto de comunicación con PC Ethernet (conector RJ-45)
• Compatible con el Sistema de Gestión Integral Ensayos LYNX

Equipo rápido, fácil y preciso para la medición dimensional de embalajes, tales como cajas, bandejas para huevos o cualquier otro tipo de embalaje con geometría cuadrada o rectangular.

• Características Estándar:
• Diseño robusto.
• Estructura de aluminio estable y ligera.
• Seguro para utilizar.
• Fácil de usar.
• Rango de medida: 0 a 1000 mm.
• Unidades de medida: mm / inch.
• Resolución: 0.01 mm
• Precisión: 0.015 mm.
• Sistema de medida de desplazamiento mediante encoder absoluto.
• Dos soportes en forma de “L” entre las que se coloca el embalaje a medir.
• Mango ergonómico para facilitar el movimiento del Soporte móvil en forma de “L”.a

Con PC Laptop + Software de Ensayos de Estallido Incluido. Para determinar la resistencia al Estallido en Papel y Cartón Corrugado. De acuerdo a normas: DIN EN ISO UNE 2758 – DIN EN ISO UNE 2759 - SCAN P25/P24 - TAPPI T403 / T807 / 810 PAPTAC D19P/D8 - BS 3137 - AP/AS 1301,403

• Características Estándar:
• Interface PC Ultraligero (adquisición de datos y control)
• Software de ensayos Estallido
• Unidades kPa – Kg/cm2 – Bar y PSI
• Rango de medida de 200 a 5.000 kPa
• Cálculos estadísticos: Valor medio y Desviación Estándar
• Circuito cerrado de purga de aire
• Sistema de seguridad mecánico y electrónico
• Accionamiento neumático
• Pantalla de protección (área de ensayo)
• Compatible con Sistema de Gestión LYNX

Con PC Laptop + Software de Ensayos de Compresión de muestras Papel y Cartón , incluido

El Compresómetro se usa para medir la resistencia a la compresión de muestras de Papel (Liner & Medium) Cartón Ondulado CMT - RCT - CCT- ECT - FCT – PAT. De acuerdo a normas:

ECT test :APPITA/AS 1301.444s, DIN EN ISO 3037, FEFCO 8, ISO 13821, SCAN P33, TAPPI T811, TAPPI T823, TAPPI T838, TAPPI T839
FCT test :APPITA/AS 1301.429s, DIN EN ISO 3035, FEFCO No. 6, SCAN P32, TAPPI T 825
RCT test :APPITA/AS 1301.407s, ISO 12192, SCAN P34, TAPPI T822
CMT test : APPITA/AS 1301.434s, ISO 7263, SCAN P27, TAPPI T809
CCT test : SCAN P42, TAPPI T 843, UNE ISO 16945
PAT test : APPITA/AS 1301.430s, FEFCO No. 11, TAPPI T821

• Características Estándar:
• Interface PC Laptop (adquisición de datos y control)
• Software de ensayos de Compresión muestras LYNX
• Rango de medida de fuerza de 10 a 5000 N
• Resolución de lectura 0,01% = 0,5 N
• Unidades seleccionables en N - Kg y lb
• Estadísticas: Valor, Max - Min, Medio y Desviación Estándar
• USB p/ control en lazo cerrado desde PC
• Retorno automático de plato móvil a posición inicial
• Protección de sobrecarga
• Compatible con Sistema de Gestión Integral de Ensayos LYNX

Para determinar la capacidad de absorción de agua en Papel y Cartón Corrugado. De acuerdo a normas: ISO 535 - TAPPI T441 - NF Q 03 018 - NF Q 03 035 - FEFCO 7 - DIN 53132 - EN BS 20535 - SCAN P12...

• Características Estándar:
• Sujeción rápida de la muestra (por resorte).
• Area de ensayo de la muestra 100-50-25 ó 10 cm2 (a elección).
• Rodillo de acero inoxidable de 10 Kg de peso.
• Junta sellante de caucho blando.
• Fabricado en acero inoxidable.

Permite determinar con rapidez y precisión la fuerza necesaria para desplegar y abrir las cajas y estuches de cartón

Permite evaluar con rapidez y precisión la calidad relativa de las líneas de hendido (scoreline) en cajas de cartón ondulado.

Equipos de Ensayos de Cartón Compacto, Cartulinas, Estuches

Nuestros instrumentos, equipos de ensayos (pruebas) de cartones plegadizos representan la última dimensión en verificación de ensayos. Con una gran gama de productos para llevar a cabo numerosos ensayos, lo cual hará que aumente la eficacia y durabilidad en el material ensayado. Los equipos para ensayos de cartón permiten hacer ensayos de compresión, perforación, estallido y permeabilidad en muestras de diferentes espesores.

Podemos cumplir las necesidades del mercado mundial, con una gran gama de productos, facilidades de compra e incluso para presupuestos ajustados.

Con PC Laptop + Software de Ensayos de Estallido Incluido.

Para determinar la resistencia al Estallido en Papel y Cartón Corrugado.

De acuerdo a normas: DIN EN ISO UNE 2758 – DIN EN ISO UNE 2759 - SCAN P25/P24 - TAPPI T403 / T807 / 810 PAPTAC D19P/D8 - BS 3137 - AP/AS 1301,403

• Características Estándar:
• Interface PC Ultraligero (adquisición de datos y control)
• Software de ensayos Estallido
• Unidades kPa – Kg/cm2 – Bar y PSI
• Rango de medida de 200 a 5.000 kPa
• Cálculos estadísticos: Valor medio y Desviación Estándar
• Circuito cerrado de purga de aire
• Sistema de seguridad mecánico y electrónico
• Accionamiento neumático
• Pantalla de protección (área de ensayo)
• Compatible con Sistema de Gestión LYNX

Equipo de sobremesa para medir con rapidez y precision el ESPESOR de PAPEL - CARTON COMPACTO - CARTULINAS - TISSUE

De acuerdo a normas: BS DIN EN ISO UNE 534 - BS 3983 - PAPTAC D4 – SCAN P7 - TAPPI T 411

• Características Estándar:
• Rango: 0 a 12 mm (T6681) y 0-18 mm (T6680)
• Resolucion mod.T6680 : 0,01 mm (10 micras)
• Resolucion mod.T6681 : 0,001 mm (1 micras)
• Area de contacto: 2 cm2
• Prfesion de contacto: 100 kPa ( 1 Kg/cm2 ) or (0,5 Kg/cm2) TAPPI
• Display Digital con reset a “0”
• Accionamiento manual por palanca ergonómica
• Equipo robusto y preciso
• Compatible con el Sistema de Gestion Integral de Ensayos LYNX

Para determinar la capacidad de absorción de agua en Papel y Cartón Corrugado.
De acuerdo a normas: ISO 535 - TAPPI T441 - NF Q 03 018 - NF Q 03 035 - FEFCO 7 - DIN 53132 - EN BS 20535 - SCAN P12...

• Características Estándar:
• Sujeción rápida de la muestra (por resorte)
• Area de ensayo de la muestra 100-50-25 ó 10 cm2 (a eleccion)
• Rodillo de acero inoxidable de 10 Kg de peso
• Junta sellante de caucho blando
• Fabricado en acero inoxidable

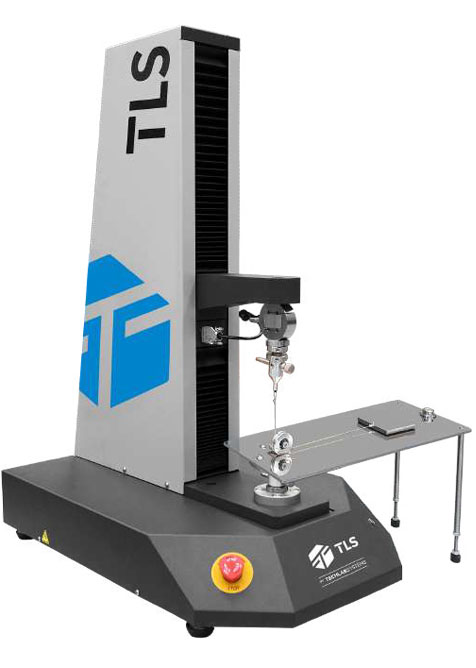

Equipo de ensayos para medir el coeficiente de fricción estático y dinámico en muestras de papel, cartón, films plásticos y similares.
Ahora con PC Uportatil de 15" + Software de Ensayos Universales + MODULO DE GESTION con Estadísticas Básicas, incluido

Para determinar los coeficientes de fricción estático y dinámico en muestras de Papel, Carton... Conforme a las normas ASTM D1894 - ASTM D2534 - ASTM D4521 - TAPPI T549 - ISO 8295 - ISO 15359 - BS 2782 pt8 - DIN 53375

• Características Estándar:
• Papel.
• Cartón plegadizo.
• Cartón corrugado.
• Film plástico.
• Envases flexibles.

• Características Estándar:
• Capacidad máxima de fuerza: 1 kN.
• Célula de carga incluida en el suministro estándar: 10N.
• Exactitud medida de fuerza ≤ ± 0,5 % (Clase 0.5).
• Unidades de fuerza seleccionables: Kg – N o Lb.
• Rango de velocidades estándar de ensayo 0,5 – 1000 mm /min.
• Exactitud de la velocidad de ensayo ≤ ± 1 %.
• Recorrido travesaño móvil 500 mm.
• Separación entre fijaciones (adaptadores) 500 mm.
• Plataforma portamuestras de aluminio de 150x300mm.
• 1 Patín de Fricción de 200 g según ASTM D1894 (otros especificar).
• Interface de salida RS-232 con convertidor a USB.
• Software de Ensayos con estadísticas básicas para realizar pruebas de fricción.
• Compatible con el Sistema de Gestión de Laboratorio T-LAB.
• Marcado CE.

Norma aplicable: TAPPI T577
Este aparato de ensayos determina con rapidez y precision la fuerza necesaria para desplegar estuches y cajas de cartón

• Características Estándar:
• Equipo de gran precisión
• Con Célula de Carga de 50 N de capacidad
• Retorno automático a posición inicial de ensayo
• Con dispositivos opcionales posibilidad de ensayos de: Despegue Líneas Encolado – Apertura / Desplegado de Estuches y Cajas - Coeficientes de Fricción (Estático /Dinámico) – Tracción / Compresión.
• Incluido Programa de Ensayos LYNX Single + Módulo ScoreTEST
• Compatible con Sistema Gestión Integral Ensayos LYNX
• Software de ensayos Universales
• Módulo de Gestión con Estadísticas Básicas
• PC Laptop incluido (adquisición de datos y control)

Equipos - Aparatos - Instrumentos de Ensayos / Pruebas de Papel

Nuestros instrumentos, equipos de ensayos (pruebas) de cartones plegadizos representan la última dimensión en verificación de ensayos. Con una gran gama de productos para llevar a cabo numerosos ensayos, lo cual hará que aumente la eficacia y durabilidad en el material ensayado. Los equipos para ensayos de cartón permiten hacer ensayos de compresión, perforación, estallido y permeabilidad en muestras de diferentes espesores.

Podemos cumplir las necesidades del mercado mundial, con una gran gama de productos, facilidades de compra e incluso para presupuestos ajustados.

Equipo para medir la altura de ascension capilar de muestras de tissue y papel.

El medidor de altura de ascención capilar tipo Klemm está compuesto por una base con tornillos de nivel que soporta una cruceta horizontal (con movimiento vertical) donde están suspendidas las escalas graduadas y laspinzas de sujección de las probetas.
El aparato se completa con una cubeta de agua con recipiente de compensación, pinzas de acero inoxidable, escalas graduadas y temporizador digital.

De acuerdo a normas: ISO 8787, ISO9073/6

• Características:
• Aparato completo con cubeta de agua.
• Número de escalas graduadas: 3.
• Graduado en mm: 0 – 150 mm.
• División de la graduación: 1 mm.
• Ancho de la pinza de sujección: 50 mm.
• Ancho de la muestra: 50 mm.
• Marcado CE.

Medidor de resistencia a la compresión en corto SCT de muestras de papel y cartón de acuerdo a las normas internacionales.

El equipo LCT combina tres pruebas sobre cartón en un equipo: Resistencia al doblado, fuerza de formación de caja y recuperación elástica, con el ensayo de fricción opcional para una prueba final de calidad sobre sus cartones

De acuerdo a normas: ISO 9895 - TAPPI T826 - DIN 54518 - SCAN P46 - UNE 57142 - BS 7325

• Características Estándar:
• Pantala Digital Táctily
• LYNX Compatible
• Interface RS-232
• Fuerza apriete mordazas 2300 ± 500 N
• Compatible con Sistema de Gestión Integral de Ensayos LYNX Plus et LYNX Pro

Con Laptop PC de 15" + Software de Ensayos Compresión Muestras Papel y Cartón incluido

El Compresómetro se usa para medir la resistencia a la compresión de muestras de Papel (Liner and Medium) CMT - RCT - CCT - ECT - FCT - PAT.

De acuerdo a normas:
RCT test :APPITA/AS 1301.407s, ISO 12192, SCAN P34, TAPPI T 822 CMT test : APPITA/AS 1301.434s, ISO 7263, SCAN P27, TAPPI T809 CCT test :SCAN P42, TAPPI T 843, UNE ISO 16945

• Características Estándar:
• Interface PC Ultraligero (adquisición de datos y control)
• Software de ensayos de Compresión muestras
• Rango de medida de fuerza de 10 a 5000 N
• Resolución de lectura 0,01% = 0,5 N
• Unidades seleccionables en N - Kg y lb
• Estadísticas: valor medio y desviación estándar
• RS-232 p/ control en lazo cerrado desde PC
• Retorno automático de plato móvil a posición inicial
• Protección de sobrecarga
• Compatible con Sistema Gestión Integral de Ensayos LYNX

Con Laptop PC de 15"+ Software de Ensayos de Estallido incluido

Para determinar la resistencia al Estallido en Papel y Cartón Corrugado. De acuerdo a normas: DIN EN ISO UNE 2758 – DIN EN ISO UNE 2759 - SCAN P25/P24 - TAPPI T403 / T807 / 810 PAPTAC D19P/D8 - BS 3137 - AP/AS 1301,403

• Características Estándar:
• Interface Laptop PC de 15" (adquisición de datos y control)
• Software de ensayos Estallido
• Unidades kPa – Kg/cm2 – Bar y PSI
• Rango de medida de 200 a 5.000 kPa
• Cálculos estadísticos: Valor medio y Desviación Estándar
• Circuito cerrado de purga de aire
• Sistema de seguridad mecánico y electrónico
• Accionamiento neumático
• Pantalla de protección (área de ensayo)
• Compatible con Sistema de Gestión LYNX

Equipo de sobremesa para medir con rapidez y precision el ESPESOR de PAPEL - CARTON COMPACTO - CARTULINAS

De acuerdo a normas: BS DIN EN ISO UNE 534 - BS 3983 - PAPTAC D4 – SCAN P7 - TAPPI T 411

• Características Estándar:
• Range: 0 a 12 mm (T6681) y 0-18 mm (T6680)
• Resolucion modelo M5-P2 : 0,01 mm (10 micras)
• Resolucion modelo M5-P31 : 0,001 mm (1 micras)
• Area de contacto: 2 cm2
• Prfesion de contacto: 100 kPa ( 1 Kg/cm2 ) or (0,5 Kg/cm2) TAPPI
• Display Digital con reset a “0”
• Accionamiento manual por palanca ergonómica
• Equipo robusto y preciso
• Compatible con el Sistema de Gestion Integral de Ensayos LYNX

Equipo de sobremesa para medir con rapidez y precision el ESPESOR de Papel Tissue

De acuerdo a normas: NF DIN EN ISO UNE 12625-3 - SCAN P47...

• Características Estándar:
• Rango: 0 a 10 mm
• Resolucion de lectura: 0,001 mm (1 micras)
• Velocidad descenso: 2 ± 0,1 mm / s
• Area de contacto: 10 cm2
• Prfesion de contacto: 2 kPa ( 20 g/cm2 )
• Display Digital con reset a “0”
• Accionamiento manual por palanca ergonómica
• Equipo robusto y preciso
• Compatible con el Sistema de Gestion Integral de Ensayos LYNX

Para determinar la capacidad de absorción de agua en Papel y Cartón Corrugado. De acuerdo a normas: ISO 535 - TAPPI T441 - NF Q 03 018 - NF Q 03 035 - FEFCO 7 - DIN 53132 - EN BS 20535 - SCAN P12...

• Características Estándar:
• Sujeción rápida de la muestra (por resorte).
• Area de ensayo de la muestra 100-50-25 ó 10 cm2 (a elección).
• Rodillo de acero inoxidable de 10 Kg de peso.
• Junta sellante de caucho blando.
• Fabricado en acero inoxidable.

Para medir la resistencia a la rotura por tracción y el alargamiento producido en muestras de Papel (Kraft, Liner, Tissue/Tisú…)
El software permite obtener el valor del T.E.A., que es la Energía Absorbida por Tracción (TEA) del papel y que se define como el área bajo la curva de fuerza-alargamiento (energía).
Con Laptop PC de 15"+ Software de Ensayos Universales + MODULO DE GESTION con Estadísticas Básicas, incluido
MULTIENSAYOS (Tracción – Compresión – Desgarro – Fricción Estática y Dinámica...) .

De acuerdo a normas: DIN EN ISO UNE 1924-2 / DIN EN ISO UNE 1924-3 / DIN ISO UNE 3781 / DIN ISO UNE 12625-4 / DIN ISO UNE 12625-5 / DIN ISO UNE 15754 / FINAT-1-2-3 / SCAN P38 / SCAN P67/ TAPPI T494 / TAPPI T 456 / TAPPI T 541/ PAPTAC D34.

• Características Estándar:
• Interface PC portatil de 15" (adquisición de datos y control)
• Software de ensayos Universales
• MODULO DE GESTION con Estadísticas Básicas
• Ensayos de Tracción y Compresión (capacidad maxima 1 KN)
• Cálculos estadísticos - valores medios y desviación estándar...
• Células de carga disponibles: 1000 - 500 - 250 - 100 - 50 o 10 N
• Dispositivos de ensayos disponibles opcionalmente:
• - Mordazas manuales / neumáticas de 15 – 25,4 – 50 mm
• - Dispositivos Fricción - Perforación - Tracción en Húmedo…
• Interface RS-232
• Compatible con Sistema Gestión Laboratorio Ensayos LYNX

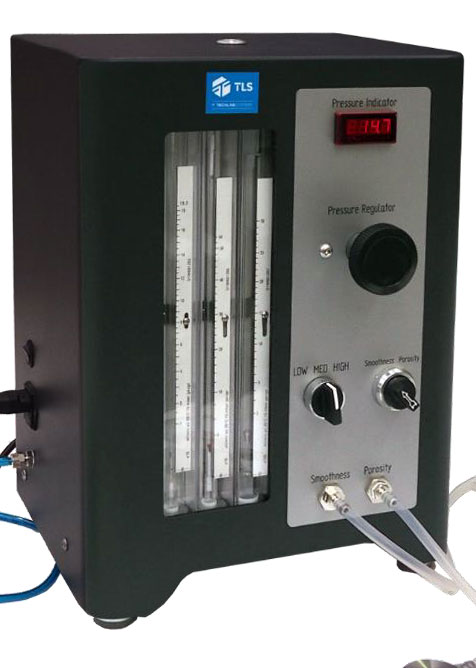

Equipo para determinar de manera rápida y precisa la rugosidad y porosidad al aire en el papel por el método Bendtsen.

De acuerdo a normas: BS 4421, DIN 53108 , DIN 53120 , ISO 5636, ISO 8791/2, SCAN P21.

• Características:
• Fácil de usar.
• Seguridad de uso.
• Permite medir la rugosidad y porosidad de acuerdo al método Bendtsen.
• Diseño robusto.
• Nuevo diseño del cabezal de medida, más larga vida.
• No es necesario usar ningún peso manostato.
• Area de medida 10 cm2.
• Incluye compresor de aire, cristal base y plantilla de aluminio con 4 cavidades.
• 3 tubos rotámetros con rangos de: 0-100ml/min., 50–500ml/min., 300–3000ml/min.
• Marcado CE.

Equipos Preparación de Muestras - cortamuestras

Con la preparación de muestras precisas, se asegura un buen resultado en sus ensayos. Esto incluye muestras de tiras troqueladas o cortadas con las mismas dimensiones, papel circular y cartón, ECT, CMT y CCT para llevar a cabo los ensayos. Sea manual o neumática, la preparación de muestras es rápida, fácil y fiable.

Prensas neumáticas de corte rectangular o circular de muestras con gran precisión y bajo condiciones de normas internacionales para ensayos de tracción, gramaje, SCT, RCT, CMT, CCT y CLT en papel, cartulinas y foils de aluminio.

Normas: DIN 53134, DIN 53143, ISO 1924-2, ISO 3035, ISO 3037, ISO 3781, ISO 7263, ISO 12192, SCAN P27, SCAN P34, TAPPI T494, TAPPI T809, TAPPI T822, TAPPI T843.

• Características:
• Accionamiento neumático de corte mediante pulsadores.
• Diferentes dimensiones de corte según modelo.
• Diseño robusto.
• Gran precisión de corte.
• Seguridad de uso.
• Guía para corte de muestras muestras.
• Bandeja de recogida de muestras cortadas.
• Marcado CE.

Para preparar muestras de cartón corrugado para realizar ensayos de compresión ECT y PAT en el Compresómetro de muestras

Normas: APPITA/AS 1301.430s, TAPPI T 821, FEFCO No. 11, APPITA/AS 1301.444s, ISO 3037, ISO 13821, DIN 53149, SCAN P33, TAPPI T 811, TAPPI T 823, TAPPI T 838, TAPPI T 839, FEFCO No.8

• Características:
• Fácil de usar
• Seguridad de uso
• Diseño robusto
• Espesor de muestras hasta 12 mm
• Ancho de corte: 25mm, 32mm, 38.1mm, 50.8mm, 80mm y 100mm

Cizalla de precisión de doble cuchilla para cortar muestras de papel, foils de aluminio, film plástico y similares.

Normas: DIN 53134, DIN 53143, ISO 1924-2, ISO 3035, ISO 3037, ISO 3781, ISO 7263, ISO 12192, SCAN P27, SCAN P34, TAPPI T494, TAPPI T809, TAPPI T822, TAPPI T843.

• Características:
• Doble cuchilla de corte de gran precisión
• Diferentes anchos de corte de muestra según modelo.
• Diseño robusto.
• Fácil de usar.
• Pantalla de seguridad.
• Marcado CE.

Cortadora de muestras tipo sierra de gran precisión para realizar ensayos de compresión ECT en compresometro de muestras.

Normas: ISO 3037, TAPPI T811.

• Características:
• Cortadora de doble sierra rotacional.
• Motor de alta velocidad para cortes precisos.
• Ancho de corte de 25 mm (largo 100 mm).
• Espesor máximo de muestras hasta 22 mm.
• Conexión a aspirador industrial para recolectar restos de corte.
• Extracción de muestras automática.
• Cambio de las cuchillas rápido y sencillo.
• Mecanismos de seguridad.
• Marcado CE.

Corte de muestras con precisión de CARTON CORRUGADO para ensayos de FCT y determinación del GRAMAJE, modelos de (100 – 50 cm2 y 10 – 5 inches2)

• Características Estándar:
• Profundidad de corte fácilmente ajustable para diferentes espesores de muestras.
• La cuchilla queda totalmente cubierta por el chasis para seguridad
• Con tres pines de fijación a la muestras, situados en la base, para evitar deslizamientos del corta-muestras durante la operación de corte.
• Corte de muestras hasta 10 mm de espesor

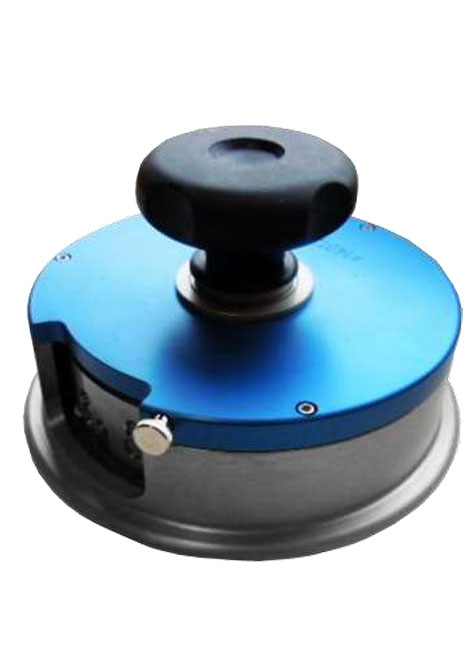

Para cortar muestras circulares de papel, cartón corrugado*, aluminio en hojas, films..

• Características Estándar:
• De rotación (presionando hacia abajo y girando simultáneamente).
• El cambio de cuchillas es muy sencillo.
• El movimiento de descenso de las cuchillas está siempre bloqueado mediante un dispositivo situado al lado del escote. Tirando del pequeño cilindro moleteado hacia afuera y dándole un cuarto de vuelta.
• Corte de muestras hasta 5 mm de espesor*

Para cortar muestras circulares de papel, cartón corrugado*, aluminio en hojas, films..

• Características Estándar:
• Corte de muestras circulares, cuadrados o rectangulares
• Precisión de corte (+/- 0.1mm)
• Corte de muestras de papel, cartulinas, papel tissue, foils..

Para preparar muestras de cartón corrugado para realizar ensayos de compresión ECT en el Compresómetro de muestras
NORMAS APLICABLES:
Ensayos PAT: APPITA/AS 1301.430s, TAPPI T 821, FEFCO No. 11
Ensayos ECT: APPITA/AS 1301.444s, ISO 3037, ISO 13821, DIN 53149, SCAN P33, TAPPI T 811, TAPPI T 823, TAPPI T 838, TAPPI T 839, FEFCO No. 8

• Características Estándar:
• Fácil de usar
• Seguridad de uso
• Diseño robusto
• Con sistema de expulsión de las muestras tras realizar el corte
• Espesor de muestras hasta 15 mm
• Marcado CE
• Ancho de corte (a seleccionar uno al pedido)

Para preparar muestras de cartón corrugado para realizar ensayos de compresión ECT en el Compresómetro de muestras
NORMAS APLICABLES:
Ensayos PAT: APPITA/AS 1301.430s, TAPPI T 821, FEFCO No. 11
Ensayos ECT: APPITA/AS 1301.444s, ISO 3037, ISO 13821, DIN 53149, SCAN P33, TAPPI T 811, TAPPI T 823, TAPPI T 838, TAPPI T 839, FEFCO No. 8

• Características Estándar:
• Protector automático transparente, de cuchilla en plástico Lexan® irrompible
• Escala de medidas
• Topes laterales
• Escuadra trasera
• Indicaciones de los formatos estandares grabados sobre base
• Construcción sólida, totalmente metálica

Equipo diseñado para la preparación de muestras de papel médium onduladas bajo presión y temperatura, para realizar ensayos normalizados de CMT y CCT en un Compresómetro estandarizado.
De acuerdo a normas: UNE 57.074 - ISO 7263 - TAPPI T 809...

• Características Estándar:
• Equipo robusto y preciso
• Fácil de usar
• Temperatura controlada con precisión
• Programador Temperatura con Display Digital: 177 ºC ±2 ºC

Equipos Máquinas de Ensayos Pruebas de Pulpa de Papel

Nuestros equipos de ensayo de pulpa de papel representan la última dimensión en verificación de ensayos. Con una gran gama de equipos para llevar a cabo numerosos ensayos, lo cual hará que aumente la eficacia y durabilidad en el material ensayado. El rango de equipos para ensayos de pulpa de papel consta de Molinos Refinadores de Pulpa tipo PFI y VALLEY, Desintegrador, Formadores de Hojas de Papel, Medidores del Grado de Refino de la Pulpa, Prensa de Hojas Humedas...

Podemos cumplir las necesidades del mercado mundial, con una gran gama de productos, facilidades de compra e incluso para presupuestos ajustados.

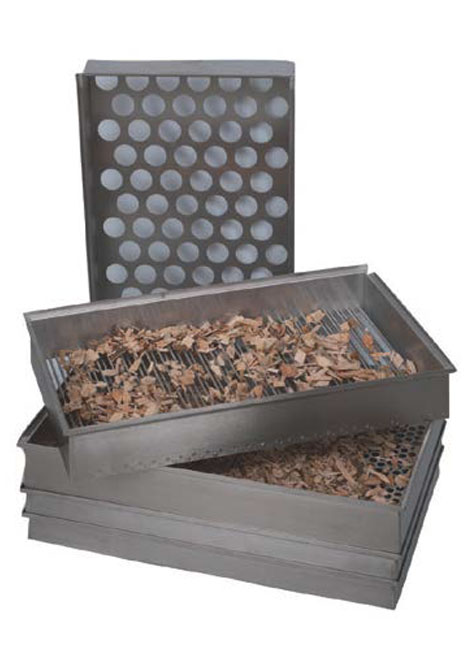

Equipo para una rápida clasificación y análisis por tamaños de astillas y virutas de madera.

El Clasificador de Astillas está fabricado por una base robusta de metal, con un motor y un panel de control con un temporizador integrado. Sobre la placa base móvil se colocan las diferentes bandejas de clasificado, la cual es actuada por un potente motor. Cada bandeja individual se coloca una encima de otra y finalmente se amarran juntas mediante un sistema de amarre rápido. El movimiento es de 120 mm y agitándose a una velocidad de 160 ciclos por minuto.

Norma: TAPPI UM 21 - SCAN CM 40

• Características:
• Con agujeros de 45 mm de diámetro
• Con ranuras de 8 mm
• Con agujeros de 13 mm de diámetro
• Con agujeros de 7 mm de diámetro
• Con agujeros de 3 mm de diámetro
• Bandeja de recogida de finos
• Opcional: Bandejas según norma TAPPI

Equipo para la desintegración estandarizada de la pasta celulósica en suspensión.

Se dice que una muestra de pulpa se desintegra cuando se somete a un tratamiento mecánico en agua, de modo que las fibras entrelazadas, que estaban libres en el stock de pulpa, se separan entre sí sin cambiar apreciablemente sus propiedades estructurales.

Un desintegrador que consiste en:Un recipiente cilíndrico provisto de cuatro paletas en el interior. Una hélice montada en un eje vertical, accionada por un motor eléctrico. Un contador para registrar el número de revoluciones del eje. Las tres cuchillas de la hélice de desintegración quedan colocadas en el centro del vaso a una distancia fija y gira a una velocidad especificada, quedando reflejadas las revoluciones en un display de lectura digital.

Norma: UNE EN ISO 5263/1-2-3 - SCAN C 18/M2 - TAPPI T 205 - NF Q 50002 - PAPTAC C.6...

• Características:
• Compacto y robusto.
• Elementos electrónicos protegidos y ubicados en la parte superior del equipo.
• Mecanismo de seguridad con botón de parada adicional.
• Cabezal basculante y fácil de limpiar.
• Preselección de revoluciones por display digital.
• Revoluciones: 2975 ± 25 r.p.m.
• Motor de alto rendimiento.
• Vaso de desintegración de acero inoxidable.
• Capacidad del vaso de desintegración: 2 litros.
• Display digital.
• Fácil de usar y muy ergonómico.
• Marcado CE.

• Aplicaciones:
• Pasta de papel.
• Papel.

Equipo para la formación de hojas de papel húmedas normañizadas en el laboratorio.

Norma: DIN 5269-2:2000-10, ISO 5269-2:2000-10.

• Características:
• Proceso automático controlado por PLC.
• Pantalla táctil para gestionar las funciones del equipo.
• El proceso puede también ser controlado de forma manual.
• Equipo de construcción fuerte y robusta.
• Fabricado en acero inoxidable y polipropileno.
• Cabina eléctrica integrada con sistema de protección (CE).
• Tapa de los secadores de peso ligero para fácil manejo.
• Superficie de trabajo espaciosa con habitáculo para los accesorios y utensilios.
• Control sencillo por pulsador para comienzo / parada del proceso de secado.
• Temperatura de secado 93 ± 1º C con recirculación de agua (según norma).
• Equipo con columna de formación de 205 mm.
• Cinco modelos disponibles: con 1, 2, 3, 4 ó 5 secadores.
• Versiones con sistema de recirculación de aguas blancas (como opcional).
• Marcado CE.

• Aplicaciones:
• Pasta de papel.
• Papel.

Equipo de sobremesa para homogeneizar la pasta en suspensión.

Norma: Zellcheming Instruction V/6/61 part F.

• Características:
• Construcción robusta.
• Fabricado en acero inoxidable y vidrio acrílico.
• Facilidad de uso.
• Motor eléctrico silencioso (3 dBa.).
• Indicación digital de r.p.m.
• Recipiente de vidrio acrílico de gran capacidad, hasta 12 litros en suspensión.
• Válvula de accionamiento rápido.
• Equipo ara mezclar muestras de pasta refinadas y/o desintegradas para una correcta.
• Versión de sobremesa o versión de montaje en pared.
• Ángulo del recipiente de acuerdo a normas.
• Marcado CE.

• Aplicaciones:
• Pasta de papel.
• Papel.

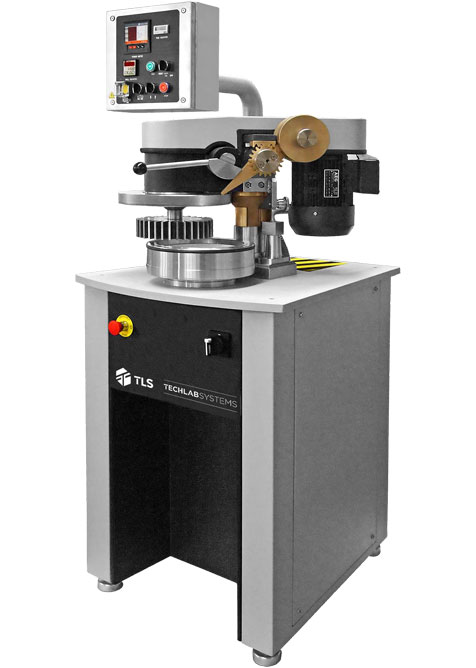

Para uso de laboratorio en el proceso de refinado de pastas químicas bajo condiciones normalizadas e incluso para el desfibrado de fibras semi-cocidas. De acuerdo a normas: ISO 5264/2 - DIN-EN 25264-2 SCAN C 24 - TAPPI T248 - PAPTAC C.7

• Características Estándar:
• Versatilidad por operatividad rápida y pequeño volumen de pasta (30 g)
• Puede refinar entre 5 - 40 g de pasta en concentración de 5 a 50 % (máx. 450 ml de suspensión)
• Excelente repetitividad, para ser utilizado en control de calidad e investigación
• Elementos de seguridad para protección del usuario y del equipo (CE)
• Subida y bajada del cilindro refinador por maniobra automática eléctrica

Refinador de Laboratorio “tipo VALLEY” para refinar pastas de papel bajo condiciones estandarizadas De acuerdo a normas: ISO 5264/1 - SCAN C 25 - TAPPI T200 & 205 - PAPTAC C.2

• Características Estándar:
• Recipiente de refino construido en acero inoxidable
• Buena reproductibilidad de presión de refino, ajustable por medio de pesas
• Volumen de la tina 25 litros
• Permite calcular la potencia empleada en obtener el grado de refino deseado
• Capacidad máxima de muestra 360 g.
• Realizar ensayos de coloración y encolado en masa
• Tapa de seguridad de acuerdo a normas CE

Clasificador de fibras, en cascada con 4 o 5 estaciones de clasificado. De acuerdo a normas: TAPPI T233 - SCAN M6 - PAPTAC C.5V…

• Características Estándar:
• Construido en acero inoxidable
• Cada estación de clasificado tiene motor independiente de agitación
• Porta-telas fácilmente cambiables
• Bomba de vacio para acelerar el drenaje al final del ensayo
• Cabina de protección (perfil aluminio y policarbonato transparente)
• Marcado CE

En versión estándar se suministra con:
1ª Estación, tamiz de luz de malla ASTM 16 mesh
2ª Estación, tamiz de luz de malla ASTM 30 mesh
3ª Estación, tamiz de luz de malla ASTM 50 mesh
4ª Estación, tamiz de luz de malla ASTM 100 mesh
5ª Estación, tamiz de luz de malla ASTM 200 mesh
NOTA: Se pueden suministrar otras luces de mallas o mesh

Para el secado rápido de hojas de pulpa de papel húmedas principalmente procedentes del formador de hojas de laboratorio según las normas TAPPI o SCAN.

• Características Estándar:
• De secado rápido hojas húmedas de papel.
• Placas rectangulares de secad.
• Transferencia calor uniforme a través de plato especial (acero inoxidable).
• Temperatura controlada por un termostato integrado (modelo RD-10) con regulacion temperatura hasta +180ºC ±10 °C.
• Regulador de temperatura digital hasta +180ºC ±1 °C (serie SDR).
• La temperatura puede ser seleccionado desde la temperatura ambiente hasta +180 ºC.

Para la determinación del grado de refino y la velocidad de drenaje de las fibras papeleras, de acuerdo a normas : ISO 5267/1 - SCAN C 19/M3 - NF Q 50-003 - BS 6035/1…

• Características Estándar:
• Facilidad de funcionamiento y limpieza
• Equipo robusto en versión de acero inoxidable
• Equipo convencional de medida del ºSR

Para la determinación del grado de refino y la velocidad de drenaje de las fibras papeleras, de acuerdo a normas : TAPPI T227 e ISO 5267/2

• Características Estándar:
• Facilidad de funcionamiento y limpieza
• Equipo robusto en versión de acero inoxidable
• Equipo convencional de medida del grado de refino ºCF (método Canadiense)

Equipo para fabricar (formar) hojas de papel húmedas normalizadas en el laboratorio.

• Características Estándar:
• Tamaño de hoja: 159 mm. de diámetro
• Tela superior: 150 mesh según TAPPI
• Tela soporte inferior: 20 mesh
• Altura succión: 800 mm.
• Fabricado en acero inoxidable
• Tiempo de drenaje: 3,8 ± 0,2 segundos, a 20 ºC ± 1 ºC

Prensa diseñada para el proceso de prensado-secado de las hojas húmedas de papel, obtenidas en el formador de hojas FH-01.

• Características Estándar:
• Prensa fabricada con material resistente a la corrosión
• Apertura máxima: 210 mm
• Recorrido: 75 mm
• Fuerza máxima de presión: 16 KN
• Dimensión del plato: 350 x 350 mm
• Tiempo de presión regulable mediante dos cronómetros
• Canal de drenaje inferior para la evacuación del agua
• Puerta de seguridad con enclavamiento eléctrico
• Marcado CE

Para la determinación del contenido de impurezas e incocidos en Pulpa de Papel.

• Características Estándar:
• Diseño robusto
• Seguridad de uso
• Fácil de usar
• Plato ranurado rectangular de latón: 305 X 254 mm
• Ranuras de la rejilla tamiz: Longitud 45 mm, anchura 0.15 mm ± 0.05mm/-0,01mm)
• Número de ranuras: 756 (en 6 columnas de 126 ranuras cada una)
